16-2200 kW 400V otvoreni Yuchai motorni dizelski agregat s dugim vijekom trajanja
Visoka pouzdanost
Dugi vijek trajanja
Snažna nosivost
Dvostupanjski filter dizel filtar
- standard
- Izvođenje
STANDARD
- ISO 8528: Generatorski agregat izmjenične struje pogonjen klipnim motorom s unutarnjim izgaranjem
- IEC 60034-1: Osnovni tehnički zahtjevi za rotirajuće električne strojeve
- YD/T 502: Komunikacijski dizel generator
- GB/T 20136-2006: Opća metoda ispitivanja za elektranu motora s unutarnjim izgaranjem
PREDNOST
- Tijelo motora, glava cilindra, klipnjača radilice i druge glavne strukture su dugo testirane kako bi se osigurala visoka pouzdanost cijelog stroja
- Usvojite integrirani dizajn izlaza vode u glavi cilindra kako biste smanjili brtvenu površinu i poboljšali pouzdanost brtvljenja
- Dvostupanjski filter dizel filtar s funkcijom alarma, a rad je sigurniji
- Dobra regulacija prijelazne brzine i jak kapacitet opterećenja za ispunjavanje zahtjeva razine performansi G3 generatorskog agregata
- Klip se hladi unutarnjim prolazom za ulje za hlađenje, koji učinkovito smanjuje temperaturu klipa i ima dug vijek trajanja
- Prolazni odziv jedinice testiran je prema standardu ISO 8528-5, a stopa opterećenja u jednom koraku može doseći i do 60%. Svi sustavi motora prošli su prototipne i tvorničke testove.
PERFORMANCE
| Parameter | Jedinica | Izvođenje | ||
| Pad učestalosti | % | ≤ 3 | ||
| Stacionarni frekvencijski pojas | % | ≤0.5 | ||
| Raspon pada relativne postavke frekvencije | % | ≥ 3.5 | ||
| Rastući raspon postavke relativne frekvencije | % | ≥2.5 | ||
| Prijelazno odstupanje frekvencije | 100% naglo smanjenje snage | % | ≤+10 | |
| Iznenadna snaga | ≤-7 | |||
| Vrijeme oporavka frekvencije | s | ≤ 3 | ||
| Područje tolerancije relativne frekvencije | % | 2 | ||
| Odstupanje napona u stacionarnom stanju | % | ≤ ± 1 | ||
| Neravnoteža napona | % | 1 | ||
| Prolazno odstupanje napona | 100% naglo smanjenje snage | % | ≤+20 | |
| Iznenadna snaga | ≤-15 | |||
| Vrijeme oporavka napona | s | ≤ 4 | ||
| Modulacija napona | % | 0.3 | ||
| Raspon podešavanja relativnog napona | % | ≤ ± 5 | ||
| Brzina promjene napona | %/s | 0.2~1 | ||
| Telefonski harmonijski faktor | THF | % | <2 | |
| Čimbenici koji utječu na telefon | TIF | - | <50 | |

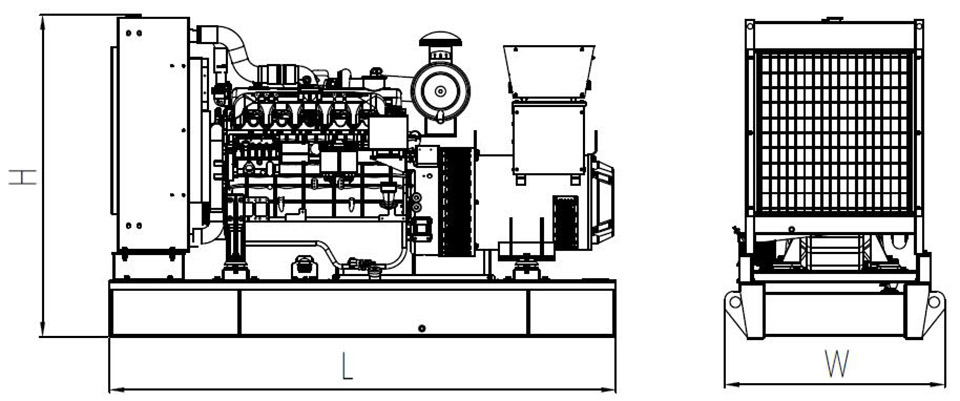

CRTANJE
RADNO OKRUŽENJE
Glavna snaga (PRP) je maksimalna snaga koju jedinica može kontinuirano raditi s promjenjivim opterećenjem u standardnim uvjetima okoline (atmosferski tlak, relativna vlažnost, temperatura okoline) i omogućiti rad od 10% preopterećenja tijekom 1 sata svakih 12 sati.
- Nadmorska visina: ≤1000 m (kada je> 1000 m, potrebna je korekcija snage)
- Temperatura okoline: 40 ° C (kada je> 40 ° C, potrebna je korekcija snage)
- Relativna vlažnost zraka: ≤60%
- Ako radni uvjeti dizelskog agregata na licu mjesta ne zadovoljavaju gornje uvjete, izlazna snaga generatorskog agregata mora se ispraviti, a na kraju i korigirani koeficijent, obratite nam se.
| Model generatora | Osnovna snaga (kW) | Snaga u stanju pripravnosti (kW) | Snaga Factor) | Rated Voltage | Frekvencija | Dimenzija (D × Š × V) (mm) | Težina (kg) | Model motora | Broj cilindara | Provrt × Hod (mm) | Pomaka (L) | Potrošnja goriva (g/kW) | Ubrzati | Rashladni sustav | Metoda pokretanja |
| Yuchai generator otvorenog stila (400V) | |||||||||||||||
| ATY-Y30 | 30 | 33 | 0.8 | 400V | 50HZ | 850L × 767W × 1291H | 1060 | YC4D60-D21 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y50 | 50 | 55 | 0.8 | 400V | 50HZ | 1850L × 775W × 1332H | 1033 | YC4D90Z-D21 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y60 | 60 | 66 | 0.8 | 400V | 50HZ | 1850L × 790W × 1464H | 1052 | YC4A100Z-D20 | 4 | 108 * 132 | 4.84 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y80 | 80 | 88 | 0.8 | 400V | 50HZ | 2397L × 822W × 1430H | 1500 | YC4A140L-D20 | 4 | 108 * 132 | 4.84 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y100G | 100 | 110 | 0.8 | 400V | 50HZ | 2450L × 1000W × 1430H | 1380 | YC4A180L-D20 | 4 | 108 * 132 | 4.84 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y100 | 100 | 110 | 0.8 | 400V | 50HZ | 2430L × 1025W × 1505H | 1480 | YC6B180L-D20 | 6 | 108 * 125 | 6.87 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y120 | 120 | 130 | 0.8 | 400V | 50HZ | 2488L × 1025W × 1505H | 1500 | YC6B205L-D20 | 6 | 108 * 125 | 6.87 | 1501 | rashladne vode | Električno pokretanje | |
| ATY-Y150 | 150 | 165 | 0.8 | 400V | 50HZ | 2500L × 1102W × 1562H | 1810 | YC6AG245L-D21 | 6 | 108 * 132 | 7.25 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y200 | 200 | 220 | 0.8 | 400V | 50HZ | 3025L × 1260W × 1720H | 2020 | YC6MK350L-D20 | 6 | 123 * 145 | 10.34 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y250 | 250 | 275 | 0.8 | 400V | 50HZ | 3025L × 1260W × 1720H | 3800 | YC6MK420L-D20 | 6 | 123 * 145 | 10.34 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y280 | 280 | 308 | 0.8 | 400V | 50HZ | 3000L × 1205W × 1744H | 2760 | YC6MJ480L-D20 | 6 | 131 * 145 | 11.73 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y300 | 300 | 330 | 0.8 | 400V | 50HZ | 3065L × 1280W × 1688H | 2760 | YC6MJ500L-D21 | 6 | 131 * 145 | 11.73 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y320 | 320 | 350 | 0.8 | 400V | 50HZ | 3347L × 1360W × 1793H | 3930 | YC6T550L-D21 | 6 | 145 * 165 | 16.53 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y360 | 360 | 400 | 0.8 | 400V | 50HZ | 3377L × 1360W × 1793H | 3950 | YC6T600L-D22 | 6 | 145 * 165 | 16.53 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y400 | 400 | 440 | 0.8 | 400V | 50HZ | 3377L × 1360W × 1793H | 4000 | YC6T660L-D20 | 6 | 145 * 165 | 16.53 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y16F | 16 | 18 | 0.8 | 400V | 50HZ | 1650L × 730W × 1268H | 500 | 4D24G6 | 4 | 87 * 103 | 2.45 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y20F | 20 | 22 | 0.8 | 400V | 50HZ | 1650L × 730W × 1268H | 500 | 4D24G7 | 4 | 87 * 103 | 2.45 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y24F | 24 | 26 | 0.8 | 400V | 50HZ | 1650L × 730W × 1268H | 500 | 4D24TG2 | 4 | 87 * 103 | 2.45 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y30F | 30 | 33 | 0.8 | 400V | 50HZ | 1650L × 730W × 1268H | 500 | 4D24TG0 | 4 | 87 * 103 | 2.45 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y45F | 45 | 50 | 0.8 | 400V | 50HZ | 1850L × 1163W × 1332H | 1160 | YC4D80-D34 | 4 | 105 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y50F | 50 | 55 | 0.8 | 400V | 50HZ | 1850L × 775W × 1332H | 1063 | YC4D90-D34 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y60F | 60 | 66 | 0.8 | 400V | 50HZ | 1850L × 790W × 1464H | 1113 | YC4D105-D34 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y70F | 70 | 77 | 0.8 | 400V | 50HZ | 2243L × 1022W × 1435H | 1550 | YC4D120-D31 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y80F | 80 | 88 | 0.8 | 400V | 50HZ | 1853L × 1465W × 787H | 1444 | YC4D140-D31 | 4 | 108 * 115 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y90F | 90 | 100 | 0.8 | 400V | 50HZ | 2350L × 1022W × 1493H | 1460 | YC4A155-D30 | 4 | 108 * 132 | 4.84 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y90FG | 90 | 100 | 0.8 | 400V | 50HZ | 2350L × 1022W × 1493H | 1460 | YC4D155-D31 | 4 | 103 * 113 | 4.21 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y110F | 110 | 120 | 0.8 | 400V | 50HZ | 2488L × 1025W × 1505H | 1550 | YC4A190-D30 | 4 | 108 * 132 | 4.84 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y120F | 120 | 132 | 0.8 | 400V | 50HZ | 2488L × 1025W × 1505H | 1550 | YC6A205-D30 | 6 | 108 * 132 | 7.26 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y140F | 140 | 154 | 0.8 | 400V | 50HZ | 2500L × 1102W × 1562H | 1850 | YC6A230-D30 | 6 | 108 * 132 | 7.25 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y144F | 144 | 160 | 0.8 | 400V | 50HZ | 2500L × 1102W × 1562H | 1850 | YC6A245-D30 | 6 | 108 * 132 | 7.25 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y160F | 160 | 176 | 0.8 | 400V | 50HZ | 2500L × 1202W × 1556H | 1950 | YC6A275-D30 | 6 | 108 * 132 | 7.25 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y200F | 200 | 220 | 0.8 | 400V | 50HZ | 3025L × 1260W × 1720H | 2050 | YC6MK350-D30 | 6 | 123 * 145 | 10.34 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y250F | 250 | 275 | 0.8 | 400V | 50HZ | 3025L × 1260W × 1720H | 2840 | YC6MK420-D30 | 6 | 123 * 145 | 10.34 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y280F | 280 | 308 | 0.8 | 400V | 50HZ | 3000L × 1205W × 1744H | 2840 | YC6MK450-D30 | 6 | 123 * 145 | 10.34 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y300F | 300 | 330 | 0.8 | 400V | 50HZ | 3065L × 1280W × 1688H | 2960 | YC6K500-D30/31 | 6 | 129 * 155 | 12.16 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y300FG | 300 | 330 | 0.8 | 400V | 50HZ | 3065L × 1280W × 1688H | 2760 | YC6MJ500-D30 | 6 | 131 * 145 | 11.73 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y320F | 320 | 350 | 0.8 | 400V | 50HZ | 3330L × 1360W × 1793H | 3800 | YC6K520-D30 | 6 | 129 * 155 | 12.16 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y360F | 360 | 400 | 0.8 | 400V | 50HZ | 3360L × 1360W × 1793H | 3720 | YC6K600-D30 | 6 | 129 * 165 | 12.94 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y400F | 400 | 440 | 0.8 | 400V | 50HZ | 3380L × 1360W × 1793H | 3800 | YC6T660-D31 | 6 | 145 * 165 | 16.35 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y450F | 450 | 500 | 0.8 | 400V | 50HZ | 3500L × 1456W × 1926H | 4430 | YC6TD780-D31 | 6 | 152 * 180 | 19.60 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y500F | 500 | 550 | 0.8 | 400V | 50HZ | 3500L × 1456W × 1926H | 5300 | YC6TD840-D31 | 6 | 152 * 180 | 19.60 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y550F | 550 | 600 | 0.8 | 400V | 50HZ | 3500L × 1456W × 1926H | 5300 | YC6TD900-D31 | 6 | 152 * 180 | 19.60 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y600F | 600 | 660 | 0.8 | 400V | 50HZ | 4158L × 1670W × 2604H | 7591 | YC6C1020-D31 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y600FG | 600 | 660 | 0.8 | 400V | 50HZ | 4158L × 1670W × 2604H | 7591 | YC6TD1000-D30 | 6 | 152 * 180 | 19.59 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y650F | 650 | 715 | 0.8 | 400V | 50HZ | 4250L × 1670W × 2604H | 12300 | YC6C1070-D31 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y730F | 730 | 800 | 0.8 | 400V | 50HZ | 4283L × 1770W × 2528H | 12300 | YC6C1220-D31 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y800F | 800 | 880 | 0.8 | 400V | 50HZ | 4293L × 1770W × 2526H | 12500 | YC6C1320-D31 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y800FG | 800 | 880 | 0.8 | 400V | 50HZ | 4293L × 1770W × 2526H | 12500 | YC12VTD1350-D30 | 12 | 152 * 180 | 39.20 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y900F | 900 | 990 | 0.8 | 400V | 50HZ | 4550L × 2160W × 2541H | 12800 | YC6C1520-D31 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y900FG | 900 | 990 | 0.8 | 400V | 50HZ | 4550L × 2160W × 2541H | 12800 | YC12VTD1500-D30 | 12 | 152 * 180 | 39.20 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1000F | 1000 | 1100 | 0.8 | 400V | 50HZ | 4550L × 2160W × 2541H | 12600 | YC6C1660-D30 | 6 | 200 * 210 | 39.58 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1000FG | 1000 | 1100 | 0.8 | 400V | 50HZ | 5460L × 2615W × 2909H | 16600 | YC12VC1680-D31 | 12 | 200 * 210 | 79.17 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1000FGH | 1000 | 1100 | 0.8 | 400V | 50HZ | 5460L × 2615W × 2909H | 16600 | YC12VTD1680-D30 | 12 | 152 * 180 | 39.20 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1100F | 1100 | 1200 | 0.8 | 400V | 50HZ | 5460L × 2615W × 2909H | 16600 | YC12VTD1830-D30 | 12 | 152 * 180 | 39.20 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1200F | 1200 | 1320 | 0.8 | 400V | 50HZ | 5460L × 2615W × 2909H | 16600 | YC12VC2070-D31 | 12 | 200 * 210 | 79.17 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1200FG | 1200 | 1320 | 0.8 | 400V | 50HZ | 5460L × 2615W × 2909H | 16600 | YC12VTD2000-D30 | 12 | 152 * 180 | 39.20 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1350F | 1350 | 1485 | 0.8 | 400V | 50HZ | 5578L × 2615W × 2909H | 16800 | YC12VC2270-D31 | 12 | 200 * 210 | 79.17 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1500F | 1500 | 1650 | 0.8 | 400V | 50HZ | 5870L × 2615W × 2910H | 16800 | YC12VC2510-D31 | 12 | 200 * 210 | 79.17 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1640F | 1640 | 1800 | 0.8 | 400V | 50HZ | 6030L × 2615W × 2910H | 16800 | YC12VC2700-D31 | 12 | 200 * 210 | 79.17 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y1800F | 1800 | 1980 | 0.8 | 400V | 50HZ | 7230L × 2615W × 3250H | 16800 | YC16VC3000-D31 | 16 | 200 * 210 | 105.56 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y2000F | 2000 | 2200 | 0.8 | 400V | 50HZ | 7500L × 2615W × 3250H | 23500 | YC16VC3300-D31 | 16 | 200 * 210 | 105.56 | 1500 | rashladne vode | Električno pokretanje | |
| ATY-Y2200F | 2200 | 2420 | 0.8 | 400V | 50HZ | 7700L × 2615W × 3250H | 24000 | YC16VC3600-D31 | 16 | 200 * 210 | 105.56 | 1500 | rashladne vode | Električno pokretanje | |
